排渣閘閥
ISO9001:2000認證 中國化工裝備總公司定點生產單位 國家電力公司電站配件供應網絡成員 中國工程建設推薦產品 中國建筑金屬結構協會給水排水設備分會會員 中國燃?xì)鈪f(xié)會會員 中國石油和石油化工設備工業協會會員
網站首頁 企業介紹 新聞中心 閥門選型 人力資源 客服之窗 網絡營銷 聯系我們
當前位置：上海前澤閥門有限公司 - 閘閥 - 閘閥 - 排渣閘閥

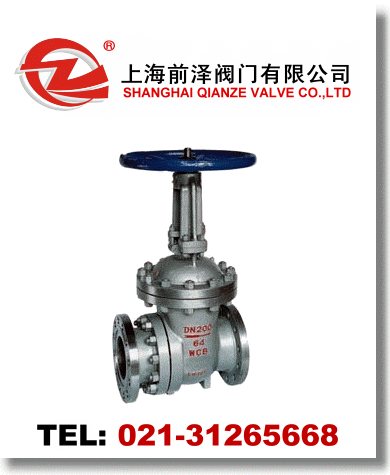

排渣閘閥

排渣閘閥

 產品三大優勢
1、價格合理。 2、質量穩定。 3、交貨快捷。

· 聯系電話：021-31265668（直線）陳先生 黃先生

· 圖文傳真：021-31265668

· 聯系手機：13661441718 陳先生

· 訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數


專業服務
提供全套工程閥門解決方案，排渣閘閥售前、售中、售后專業服務。
  排渣閘閥產品詳情

排渣閘閥
名稱： 排渣閘閥
型號： PZ41H
口徑： DN15-DN600
壓力： 1.6MPa≈6.4MPa
材質： WCB、A105、SS304、SS316
認證： ISO9001:2000

·排渣閘閥產品詳情
排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。

排渣閘閥產品結構特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松

排渣閘閥引用標準
設計與制造：GB12234 GB3595
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092

排渣閘閥零件材料

閥體
閥 蓋
支 架
閘 板
閥 桿
閥 座
密封圈
填 料
閥桿螺母
WCB
WCB
WCB
WCB+耐磨合金
2Cr13
WCB+耐磨合金
增強柔性石墨
增強柔性石墨
ZCuA110Fe3

排渣閘閥主要外形和連接尺寸

公稱壓力PN 公稱通徑DN 主要外形尺寸和連接尺寸
L D D1 D2 D6 b f Z-d H D0
1.6MPa 50 250 160 125 100 - 16 3 4-18 335 250
80 280 195 160 135 - 20 3 8-18 510 280
100 300 215 180 155 - 20 3 8-18 685 300
150 350 280 240 210 - 24 3 8-23 790 300
200 400 335 295 265 - 26 3 12-23 885 350
250 450 405 355 320 - 30 3 12-25 1015 400
300 500 460 410 375 - 30 3 12-25 1190 450
350 550 520 470 435 - 34 4 16-25 1350 500
400 600 580 525 485 - 36 4 16-25 1460 500
450 650 640 585 545 - 40 4 20-30 1620 550
500 700 705 650 608 - 44 4 20-34 1800 550
2.5MPa 50 250 160 125 100 - 20 3 4-18 335 250
80 280 195 160 135 - 22 3 8-18 510 280
100 300 230 190 160 - 24 3 8-23 685 300
150 350 300 250 218 - 30 3 8-25 790 300
200 400 360 310 278 - 34 3 12-25 885 350
250 450 425 370 332 - 36 3 12-30 1015 400
300 500 485 430 390 - 40 4 16-30 1190 450
350 550 550 490 448 - 44 4 16-34 1350 500
400 600 610 550 505 - 48 4 16-34 1460 500
450 650 660 600 555 - 50 4 20-34 1620 550
500 700 730 660 610 - 52 4 20-41 1800 550
4.0MPa 50 250 160 125 100 88 20 3 4-18 340 250
80 310 195 160 135 121 22 3 8-18 508 300
100 350 230 190 160 150 24 3 8-23 680 300
150 450 300 250 218 204 30 3 8-25 800 400
200 550 375 320 282 260 38 3 12-30 875 500
250 650 445 385 345 313 42 3 12-34 1010 500
300 750 510 450 408 364 46 4 16-34 1180 550
350 850 570 510 465 422 52 4 16-34 1145 600
400 950 655 585 535 474 58 4 16-41 1280 600
450 1050 680 610 560 524 60 4 20-41 1415 700
500 1150 755 670 612 576 62 4 20-48 1560 750
6.4MPa 50 250 175 135 105 - 26 3 4-23 340 250
80 310 210 170 140 - 30 3 8-23 508 300
100 350 250 200 168 - 32 3 8-25 680 300
150 450 340 280 240 - 38 3 8-34 800 400
200 550 405 345 300 - 44 3 12-34 875 500
250 650 470 400 352 - 48 3 12-41 1010 500
300 750 530 460 415 - 54 4 16-41 1180 550
350 850 595 525 475 - 60 4 16-41 1145 600
400 950 670 585 525 - 66 4 16-48 1280 600
450 1050 715 630 570 - 70 4 20-48 1415 700
500 1150 800 705 610 - 76 4 20-54 1560 750
排渣閘閥相關資料
