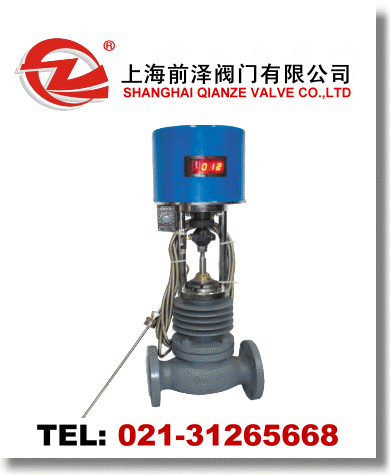

ZAWPE型電動溫度調節閥由溫控調節型電動執行機構、閥和熱電阻組成，整機安裝方便，工作可靠。熱電阻作為測試溫度的傳感器，其分為鉑電阻和銅電阻兩大類，通常和顯示儀表、記錄儀和電子調節配套使用。它可以直接測量各種生產過程中從-200℃至+420℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，溫度調節范圍廣，適用性強，性能優于ZZWP型自力式溫度調節閥。主要應用于各種場合的加熱或冷卻，如蒸汽加熱容器或房間；冷熱介質混合溫度的控制等。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。
電動溫度調節閥產品特點
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
伺服放大器采用深度動態負反饋，可提高自動調節精度。
電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
電動溫度調節閥主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
電動溫度調節閥主要技術參數
|
公稱通徑DN(mm)
（閥座直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
(10) |
(12) |
(15) |
(20) |
|
額定流量系數 |
直級 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
額定行程 |
16 |
25 |
40 |
60 |
|
公稱壓力PN(MPa) |
1.0 1.6 4.0 6.4 |
|
固有流量特性 |
直線、等百分比 |
|
固有可調比 |
50 |
|
允許泄漏量 |
單座 |
硬密封：IV級軟密封：VI級 |
|
套筒 |
硬密封：II級軟密封：VI級 |
|
工作溫度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
|
信號范圍（mA.DC） |
0~10 4~20 |
|
作用方式 |
電關式電開式 |
|
使用環境溫度（℃） |
電動調節閥：-20~70℃伺服放大器：0~50℃ |
|
使用環境濕度 |
電動調節閥：≤95% 伺服放大器：≤85% |
|
電源電壓 |
220V 50Hz 380V 50Hz 24AC/DC |
電動溫度調節閥本產品性能指標貫徹GB/T4213-92。配套用電動執行機構有關技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
電動執機機構 |
普通型 |
ZAZ-60
DKZ-310 |
ZAZ-60
DKZ-310 |
DKZ-410 |
DKZ-410
DKZ-510 |
|
電子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
|
電動執行機構推力（N)
全行程時間（S） |
普通型 |
400
4000 |
400
4000 |
6400 |
6400
16000 |
|
電子型 |
2000 |
4000 |
6000 |
8000 |
|
普通型 |
12.5 |
20 |
32 |
48 |
|
電子型 |
30 |
30 |
48 |
60 |
|
消耗功率（N） |
普通型 |
28 |
35 |
|
電子型 |
6 |
15 |
25 |
40 |
表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
允許壓差
電動溫度調節閥允許壓差表單位：Mpa
|
公稱通徑
(mm)
推力(N) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
10 |
12 |
15 |
20 |
|
400 |
3.90 |
2.71 |
1.73 |
0.95 |
0.62 |
0.37 |
0.24 |
0.15 |
|
|
|
|
|
|
|
2000 |
6.40 |
6.40 |
6.40 |
4.87 |
3.11 |
|
|
|
|
|
|
|
|
|
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.11 |
3.73 |
2.39 |
1.53 |
|
|
|
|
|
|
|
6000 |
|
|
|
|
|
|
|
|
1.38 |
0.91 |
0.54 |
|
|
|
|
6400 |
|
|
|
|
|
|
|
|
1.45 |
0.95 |
0.61 |
0.40 |
0.28 |
0.15 |
|
8000 |
|
|
|
|
|
|
|
|
|
|
|
0.50 |
0.34 |
0.19 |
|
16000 |
|
|
|
|
|
|
|
|
|
|
|
0.98 |
0.68 |
0.38 |
允許壓差值若大于公稱壓力，則取公稱壓力值。
電動溫度調節閥連接標準
法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、DIN等標準。 |
電動溫度調節閥產品詳情
