PVC隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。 2.過流部件彩RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。 3.密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
G41F-10SPVC隔膜閥結構圖
G41F-10SPVC隔膜閥概述

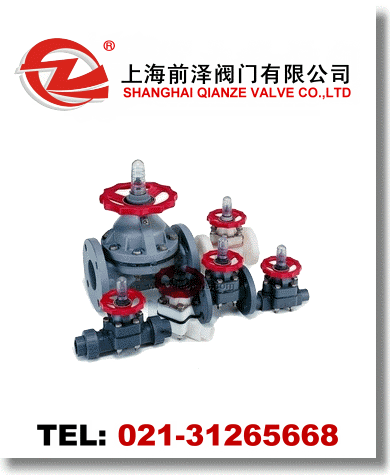

PVC隔膜閥詳細說明
使用范圍及結構特點：
1.適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。
2.過流部件彩RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。
3.密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
4.采用螺桿升降結構，啟閉力矩大，平穩性好。
隔膜閥的安裝與使用：
1.兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
2.順時針?lè)较蛐直鸀殛P(guān)閉，反之開啟。
3.根據指示器位置可判斷開啟程度。
PVC隔膜閥零件材質表：
|
NO |
名稱 |
材質 |
|
1 |
螺柱 |
鋼、不銹鋼 |
|
2 |
指示器 |
鋼 |
|
3 |
限位罩 |
AS |
|
4 |
卡簧 |
鋼、不銹鋼 |
|
5 |
手輪 |
ABS、FRPP |
|
6 |
壓緊螺母 |
FRPP、C-PVC、不銹鋼 |
|
7 |
襯環 |
PTFE |
|
8 |
閥桿螺母 |
鋼、銅HT300 |
|
9 |
閥桿 |
鋼、不銹鋼 |
|
10 |
閥蓋 |
FRPP、PVDF、C-PVC |
|
11 |
軸承 |
單向推力球軸承 |
|
12 |
螺母 |
鋼、不銹鋼 |
|
13 |
螺柱 |
鋼、不銹鋼 |
|
14 |
閥體 |
FRPP、PVDF、C-PVC |
|
15 |
墊膜 |
EPDM、NBR |
|
16 |
隔膜片 |
FEP、(F46)、PTFE、PVDF |
|
17 |
銷 |
鋼、不銹鋼 |
|
18 |
閥瓣 |
鑄鐵、玻璃鋼、PVDF、PPO |
1.第1、8、9項材質如用SUS-304或SUS-316為特殊規格
2.PVDF隔膜閥上蓋標準材質使用FRPP、如須使用PVDF上蓋為特殊規格.
PVC隔膜閥HG、JIS、DIN、ANSI外形對照表(HG/T2643-94)
|
DN |
D1 |
D |
L |
b |
H |
n |
￠ |
|
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
|
15 |
95 |
65 |
70 |
65 |
60 |
125 |
110 |
130 |
110 |
14 |
125 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
|
20 |
105 |
75 |
75 |
75 |
70 |
135 |
120 |
150 |
120 |
16 |
145 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
|
25 |
115 |
85 |
90 |
85 |
80 |
145 |
130 |
160 |
130 |
16 |
148 |
4 |
4 |
4 |
4 |
14 |
19 |
14 |
16 |
|
32 |
135 |
100 |
|
|
|
160 |
|
|
|
16 |
165 |
4 |
|
|
|
18 |
|
|
|
|
40 |
145 |
110 |
105 |
110 |
100 |
180 |
180 |
200 |
180 |
16 |
215 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
16 |
|
50 |
160 |
125 |
120 |
125 |
120 |
210 |
210 |
230 |
210 |
18 |
227 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
19 |
|
65 |
180 |
145 |
140 |
145 |
140 |
250 |
250 |
290 |
250 |
22 |
286 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
19 |
|
80 |
195 |
160 |
150 |
160 |
152 |
300 |
280 |
310 |
280 |
25 |
300 |
4 |
8 |
8 |
8 |
18 |
19 |
18 |
19 |
|
100 |
215 |
180 |
175 |
180 |
190 |
350 |
340 |
350 |
340 |
25 |
407 |
8 |
8 |
8 |
8 |
18 |
19 |
18 |
19 |
|
125 |
245 |
210 |
210 |
210 |
216 |
400 |
410 |
400 |
410 |
30 |
417 |
8 |
8 |
8 |
8 |
18 |
23 |
18 |
22 |
|
150 |
280 |
240 |
240 |
240 |
240 |
460 |
480 |
480 |
480 |
30 |
576 |
8 |
8 |
8 |
8 |
23 |
23 |
23 |
22 |
|
200 |
335 |
295 |
290 |
295 |
298 |
570 |
570 |
600 |
570 |
35 |
628 |
8 |
12 |
8 |
8 |
23 |
23 |
23 |
22 |
|
250 |
395 |
350 |
355 |
350 |
362 |
680 |
680 |
730 |
680 |
38 |
776 |
12 |
12 |
12 |
12 |
23 |
23 |
23 |
22 |
|
300 |
455 |
400 |
400 |
400 |
432 |
790 |
|
|
|
40 |
800 |
12 |
16 |
12 |
12 |
23 |
25 |
23 |
25 |
注：在HG20592-97標準中（PN1.0Mpa)n為8孔。(PN0.6Mpa)n為4孔。 |
