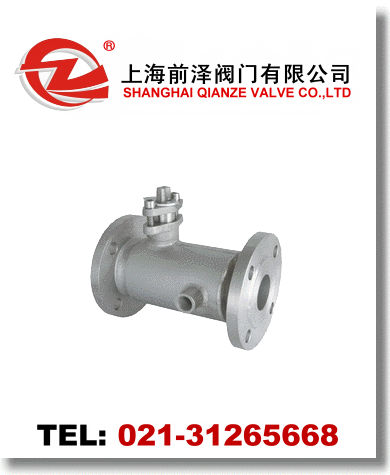

保溫球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
保溫球閥主要型號、保溫型：手動(BQ41F)、氣動(BQ641F)、電動(BQ941F)
公稱通徑：DN15-100mm1/2“-4“
公稱壓力：PN1.0-2.5MPa
CLASS：150lb、JIS：10K
保溫球閥主要零件材質表：
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
GB |
ASTM |
GB |
ASTM |
|
1 |
夾套 |
25 |
A105 |
5 |
球體 |
|
|
|
2 |
閥座 |
WCB |
A216-WCB |
6 |
閥桿 |
1Cr13 |
A247-410 |
|
3 |
閥體 |
1Cr18Ni9Ti |
SS304 |
7 |
填料 |
柔性石墨 |
|
4 |
密封圈 |
PTFE、對位聚苯 |
8 |
填料壓蓋 |
WCB |
A216-WCB | 保溫球閥技術規范：
|
設計標準 |
ASMEB16.34GB/T12224 |
|
結構長度 |
ASMEB16.10GB/T12221 |
|
連接法蘭 |
ASMEB16.34JB/T79 |
|
驅動方式 |
手動、電動、氣動 |
|
試驗和檢驗 |
JB/T9092 API 598 |
|
適用介質 |
重油、膠類等易凝固介質 | 保溫球閥主要連接尺寸
|
公稱通徑DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
|
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
|
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
|
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 | |
